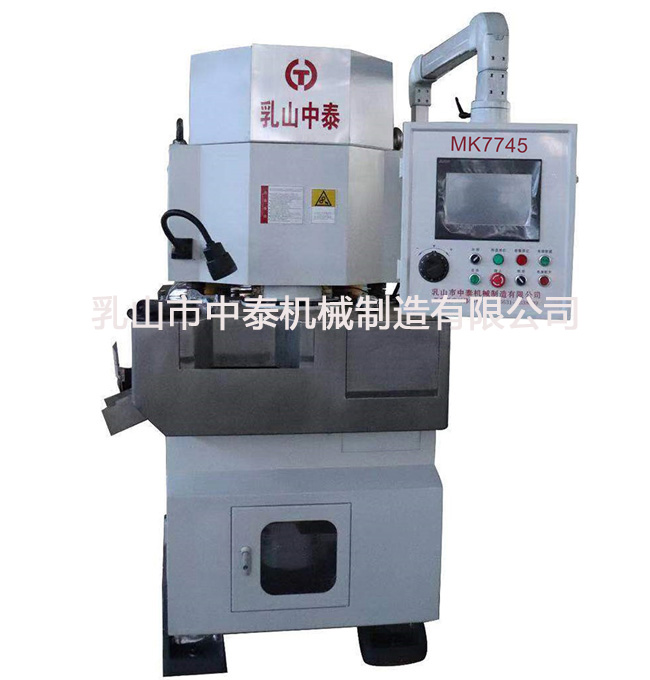

本系列機床適用于高精度及異型產品磨削。是我公司借鑒國外同型號先進設備的基礎上,開發研制的新立式雙端面磨床。
廣泛應用于汽車燃油泵部件、制冷壓縮機零件主、液壓泵定轉子、發動機零部件、高精密軸承、密封件、閥片、活塞、手表零部件、模具、硬質合金刀片、陶瓷閥芯、磁性材料、手機零部件等領域。
主要配置:
l 上下主軸進給和料盤回轉為三菱伺服電機控制,實現高精度進給。
l 數控系統采用三菱系統。
l 機床整個工作循環采用程序自動控制,操作人員執行即可,不需要編程。
l 上下主軸導軌采用貼塑刮研設計加精密滾珠絲桿傳動,減少摩擦,提高使用壽命。
l 主軸軸承哈爾濱精密軸承廠生產的高精度高剛性軸承。
l 砂輪選用CBN或金剛石。砂輪粒度根據客戶工件表面粗糙度而選用。
l 冷卻系統為磁性分離器加過濾紙裝置過濾磨削液,工業用自動溫控水箱。
主要技術參數
機床參數 | MKW7745(切入式) | MKY7745(圓盤式) | |
加工范圍(mm | Φ210(外徑)×60(高) | Φ60(外徑)×0.8—30(高) | |
工件材料 | 鋼、鑄鐵、陶瓷、銅、鋁、硬質合金、磁性材料(根據材料選配砂輪) | ||
上下砂輪間距 | 100mm | ||
主軸轉速 | 額定轉速980r/min(變頻調速) | ||
工件自轉速度 | 100r/min | / | |
轉盤送料速度 | / | 60件/分 | |
砂輪規格 | 450×305×50 | 450×220×50 | |
機床總功率 | 39kw | ||
主機外形 | 1220×1830×2500 | 1220×1830×2500 | |
主機重量 | 5500kg | 5500kg | |
加工精度與節拍 | |||
工件實例 | 外形尺寸 | Φ100×25 | Φ50×15 |
磨前余量 | 0.05—0.08mm | 0.06—0.08mm | |
平行度 | <0.003 | <0.002 | |
平面度 | <0.003 | <0.002 | |
尺寸控制 | <0.003 | <0.003 | |
粗糙度 | Ra0.4(光飾后達Ra0.2) | ||
循環節拍 | 25秒/件 |
